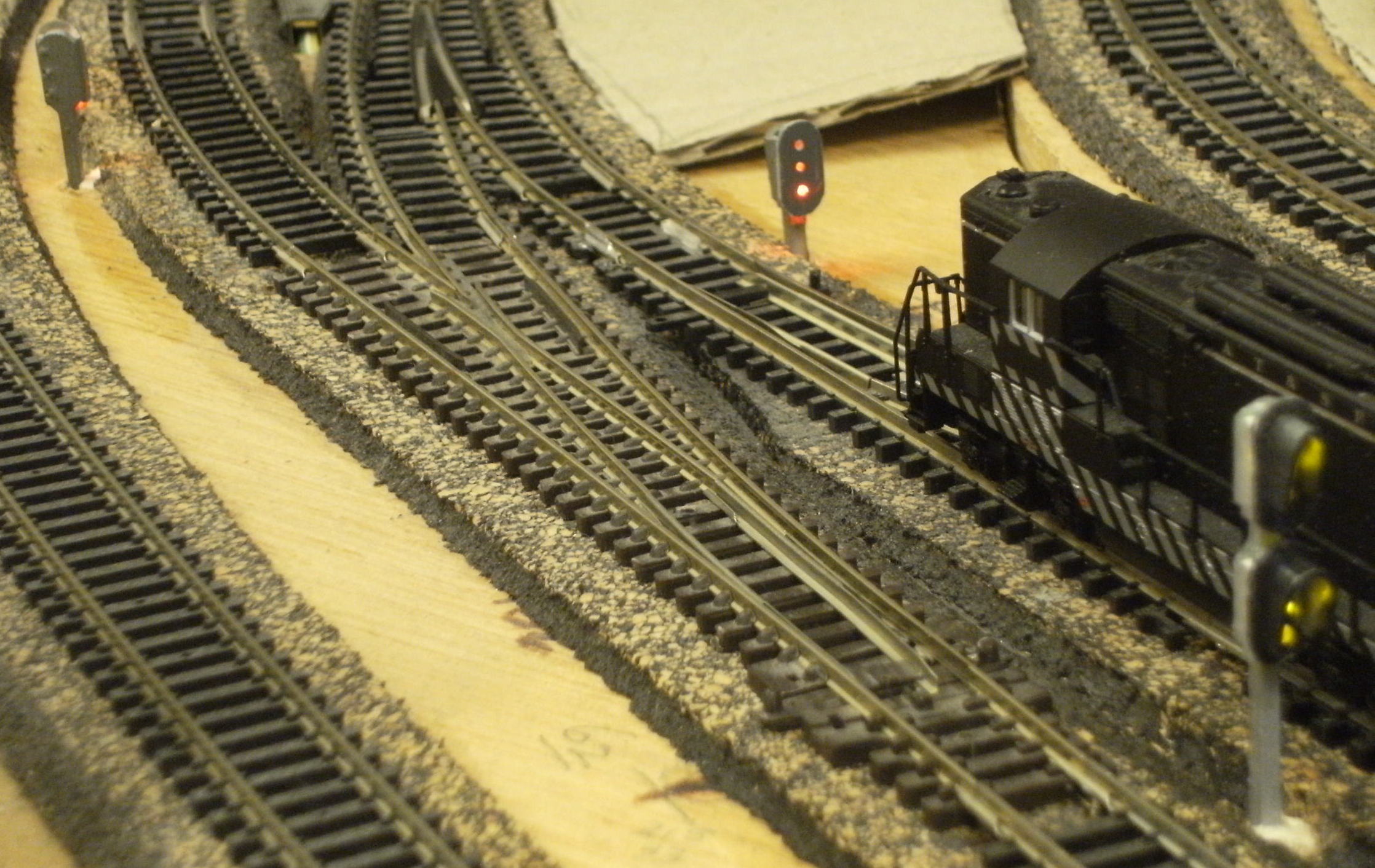

Maak een dwergsein van een Digitrax SMBK

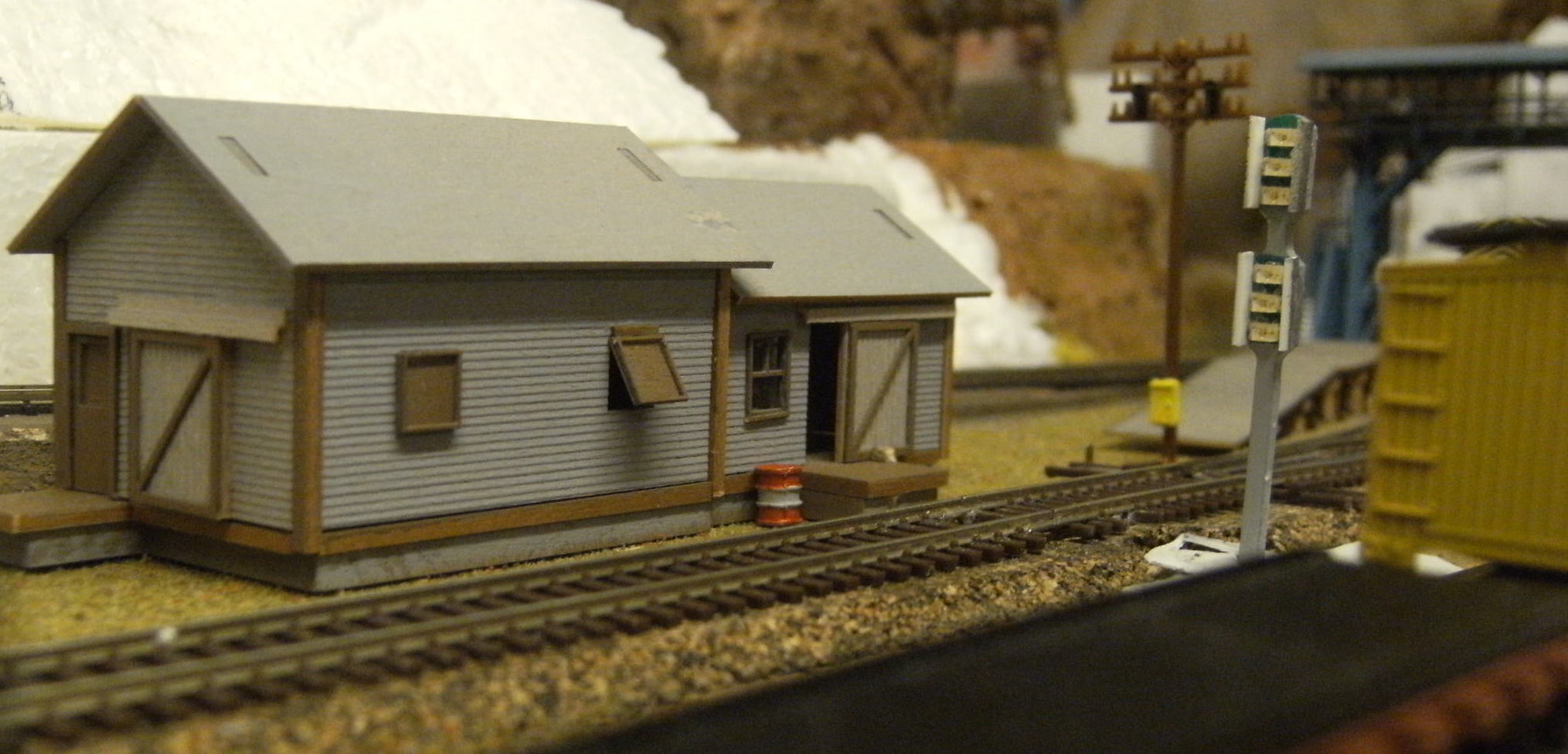

De Digitrax SMBK is de basis voor een Rio Grande hoofd- en voorsein in schaal N. De handleiding suggereert om de mast in te korten om er een hoofdsein van te maken, maar het is zonde om de rest niet te gebruiken op de baan. In deze post laat ik zien hoe ik een Digitrax Signal Mast Base Kit heb omgebouwd tot dwergsein. De hele mast stuur je aan met de SE8C Signal Decoder.

Benodigdheden

• Een Digitrax SMBK mast
• Dunne, flexibele draadjes, 3 kleuren, elk 50mm/2” lang
• messing rondprofiel Ø 2.5 - 3 mm
• Kleine 10W soldeerbout en harskernsoldeer

De mast inkorten

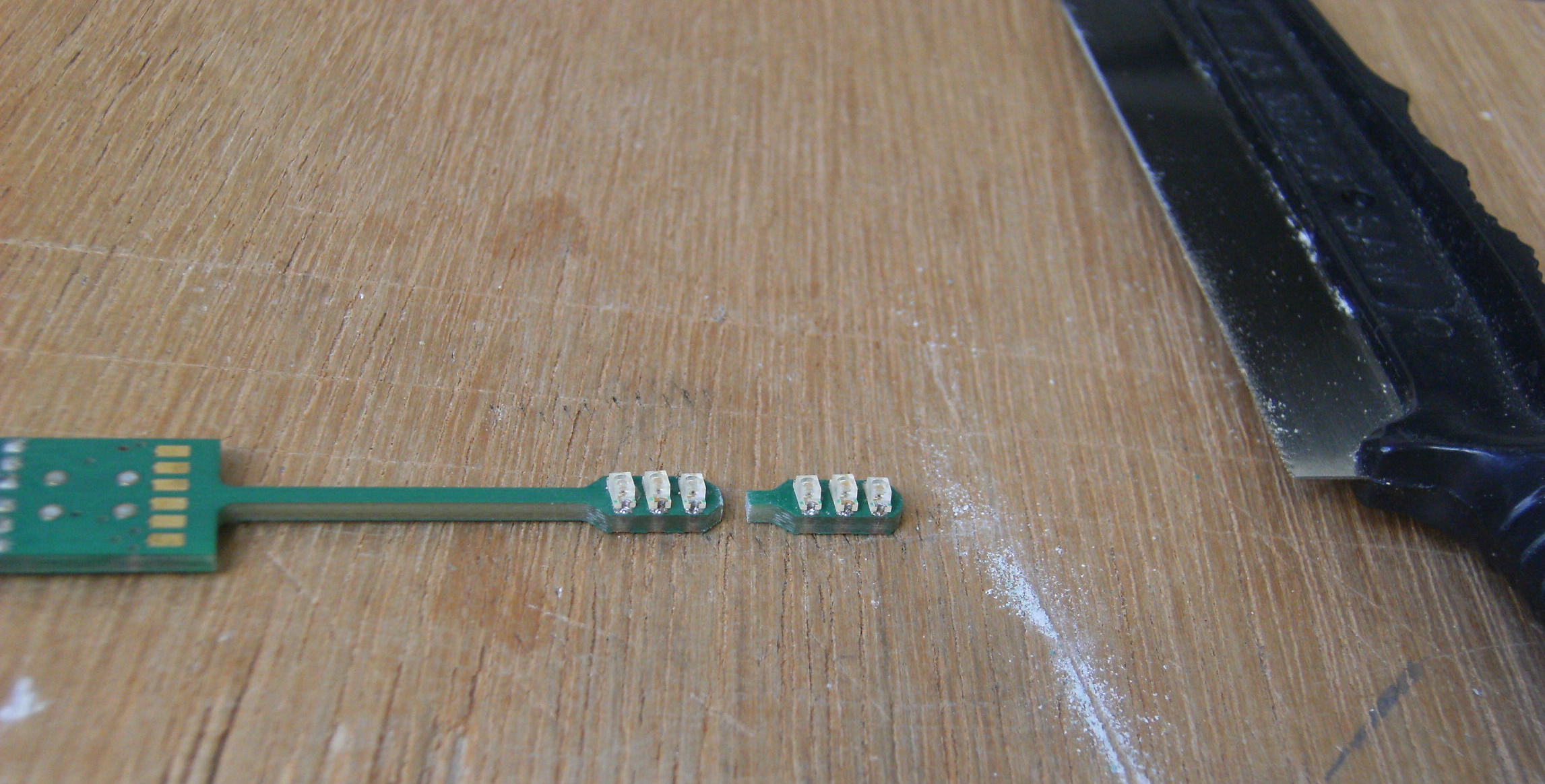

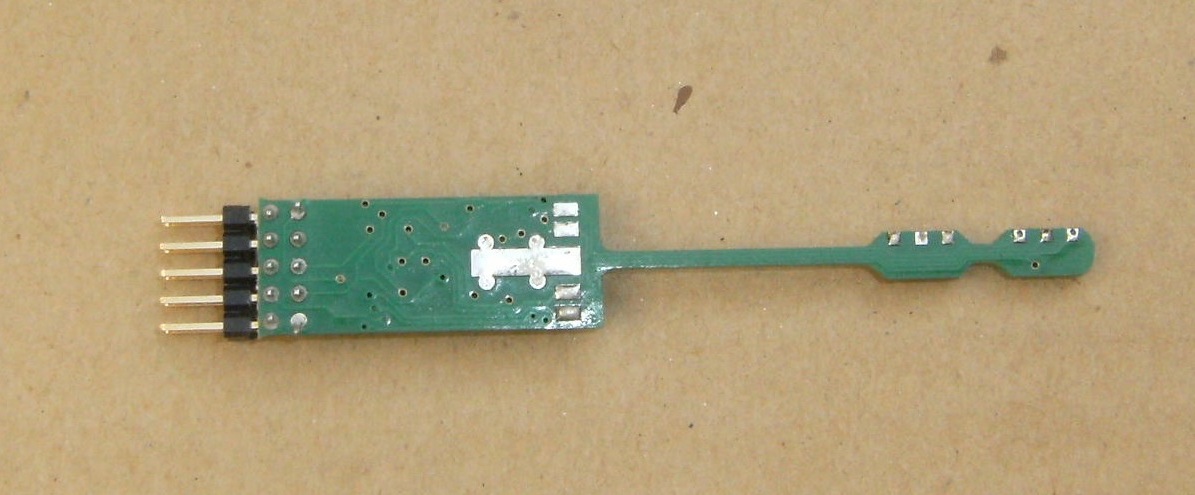

• Splits de mast met een mini-zaag tussen de twee seinhoofden

Bedrading

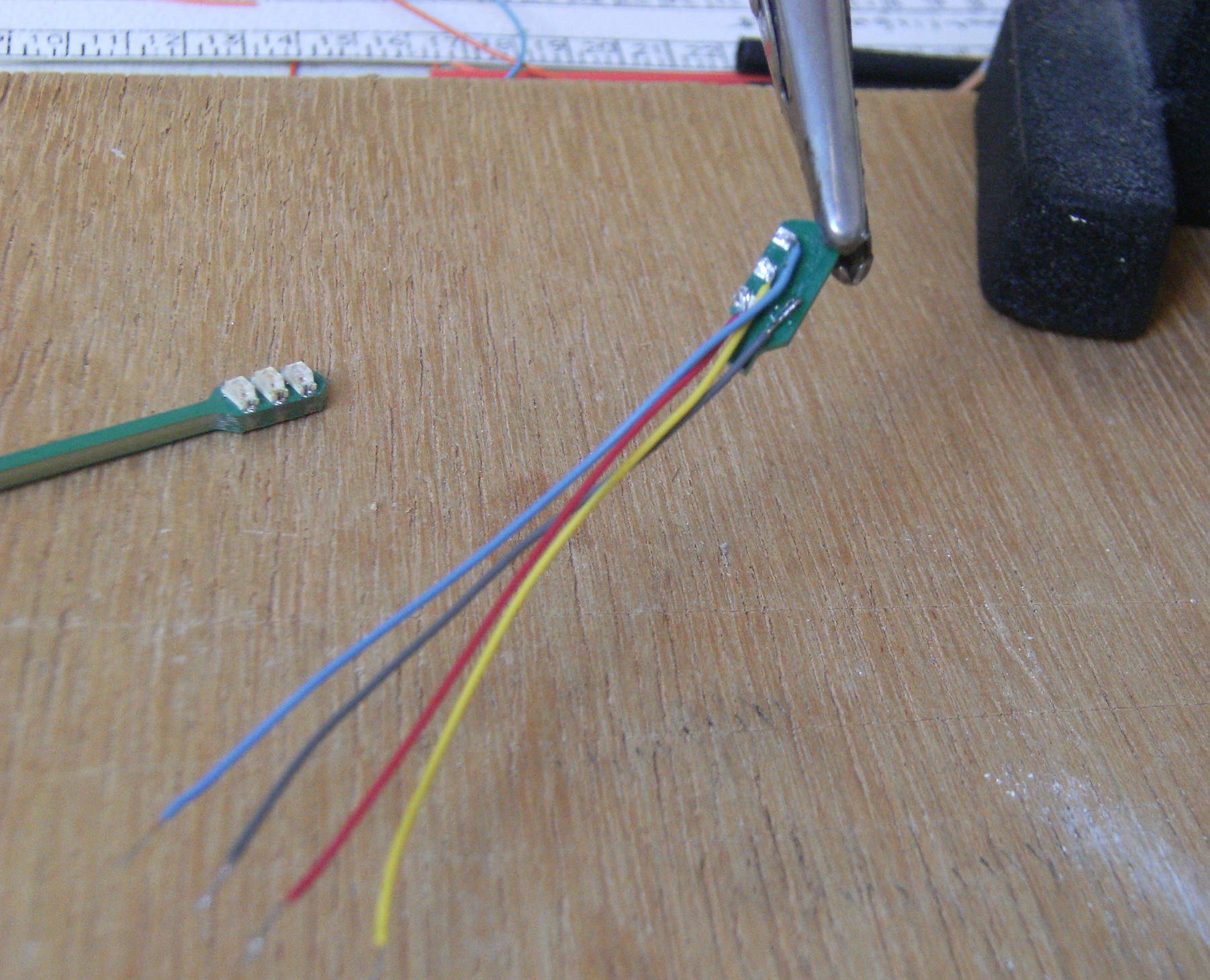

• Klem het losse seinhoofd-printje in een mini-vise

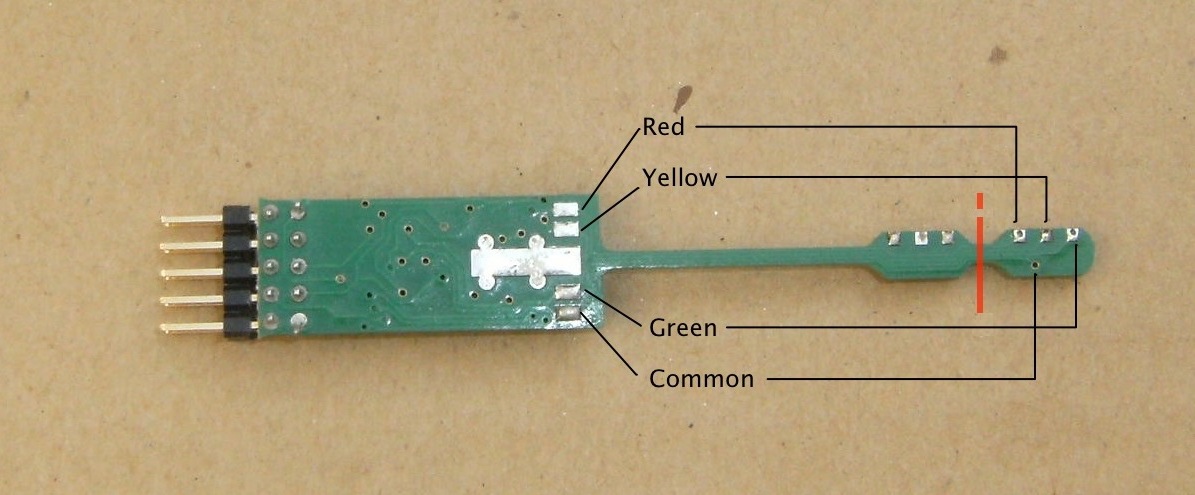

• Soldeer draadjes van verschillende kleur op de drie soldeervlakjes, zoals op de vorige foto.
• De messing mast werkt als Aarde. Soldeer een draadje aan de onderkant na de volgende stap

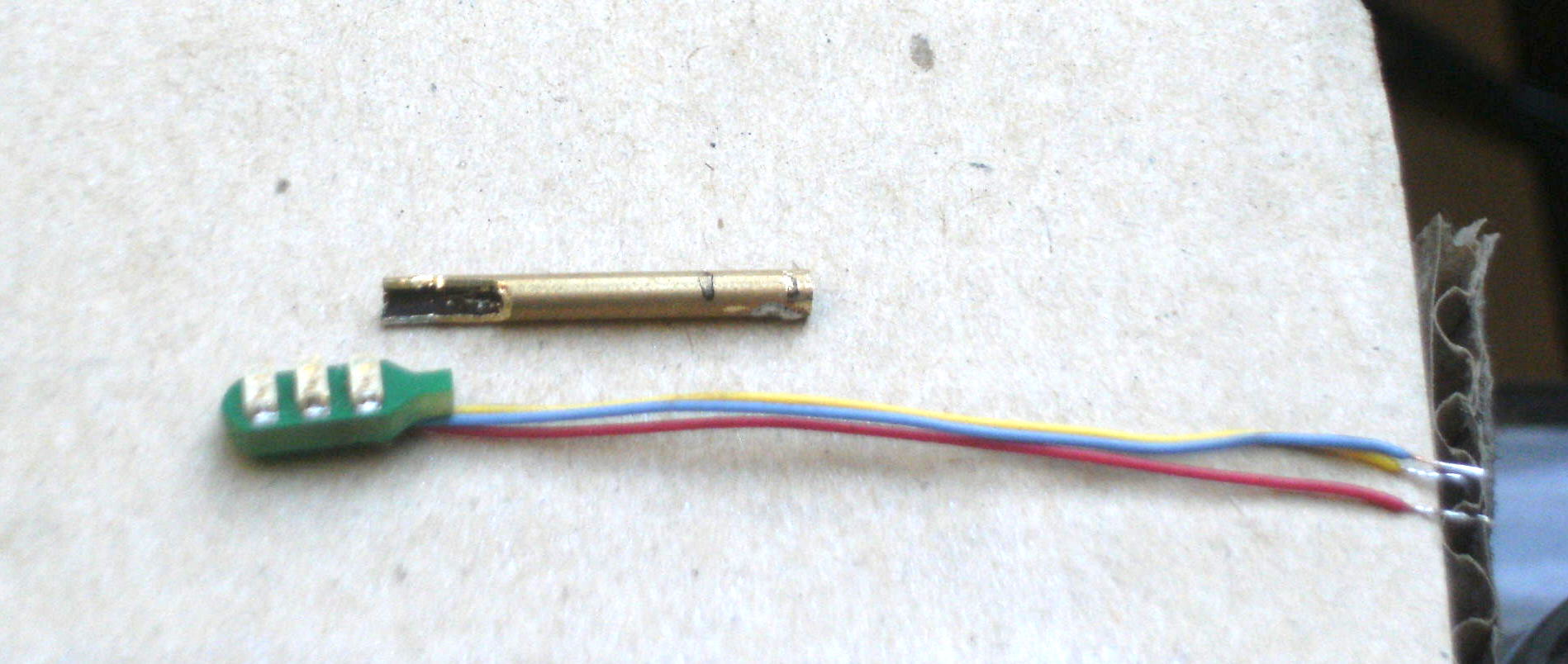

Dwergmast maken

• Vijl één zijde van het messingprofiel weg over een lengte van 4 mm
• Kort het profiel af op ca. 40 mm (afhankelijk van de dikte van je baan)
• Voer de draadjes door het buisje en plak het seinhoofd met 3-componentenlijm

Kap-steun

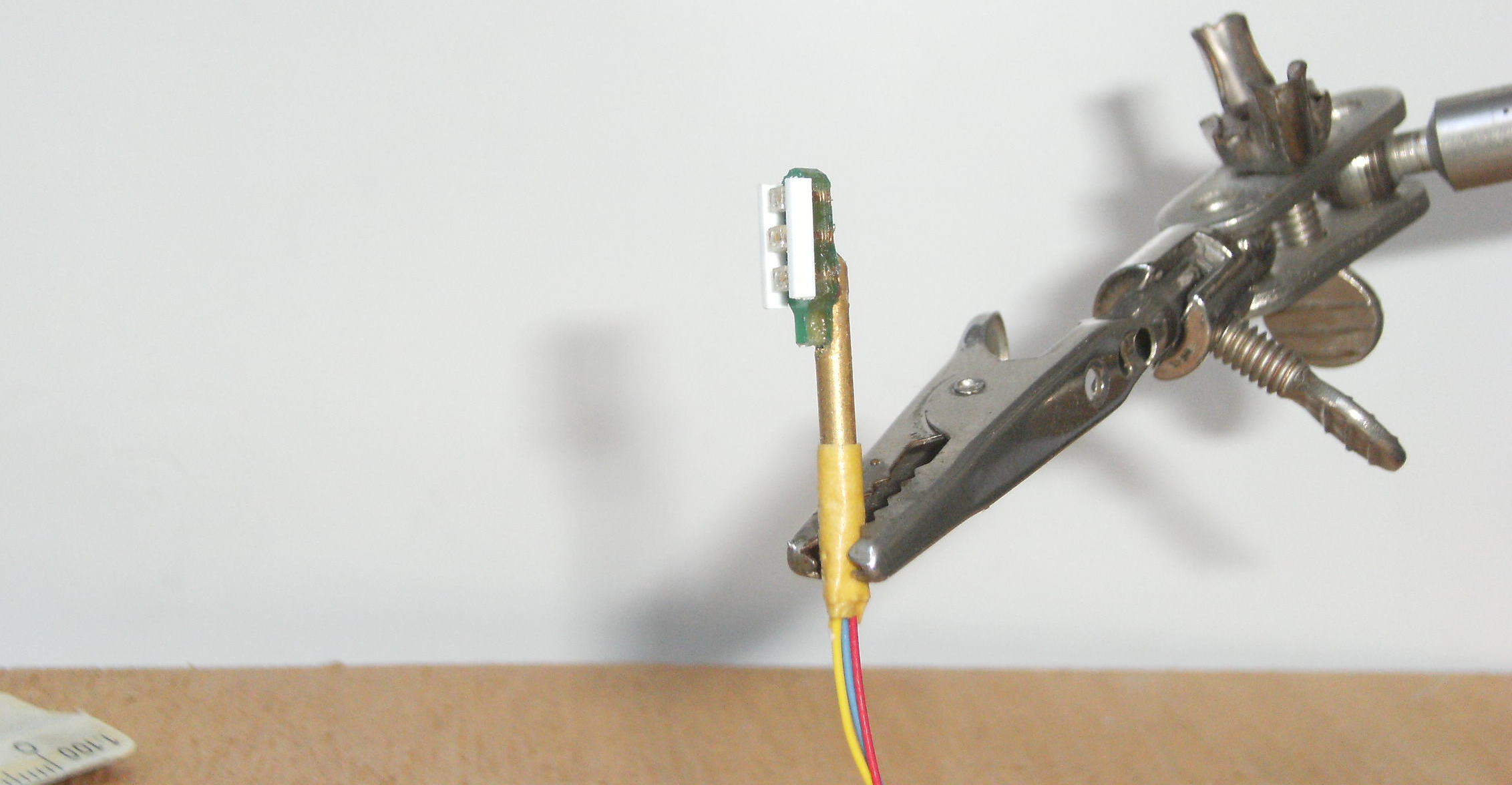

• Om straks de seinkap op de dwergmast te kunnen plakken, lijm je eerst twee strookjes van 8 mm lengte/1.5 mm breed styreen tegen de LEDs

Aansluiting op de hoofdmast

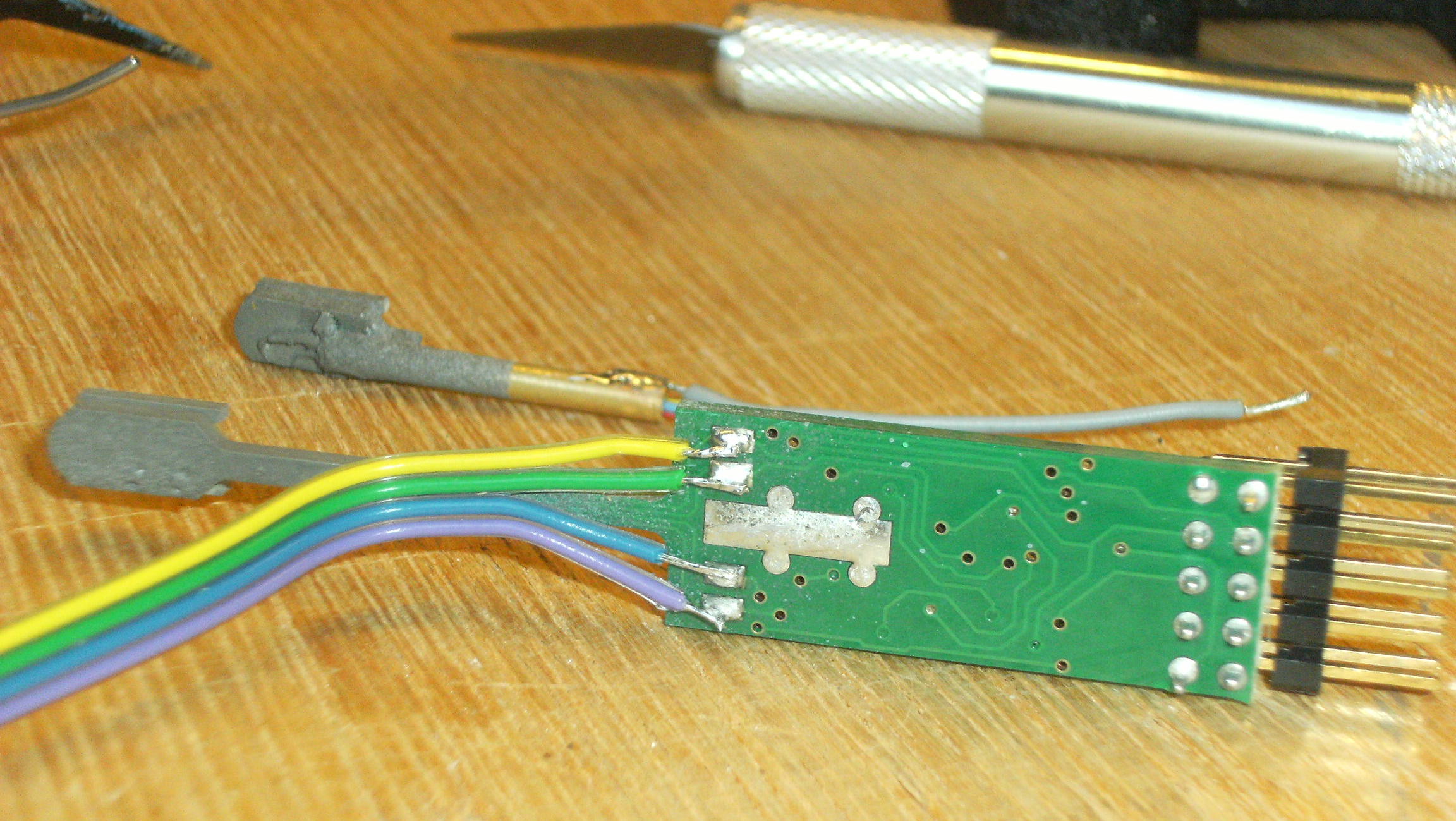

• Soldeer 4 draden op de soldeertabs van de oorspronkelijke mast, zodat we het dwergsein kunnen verlichten.

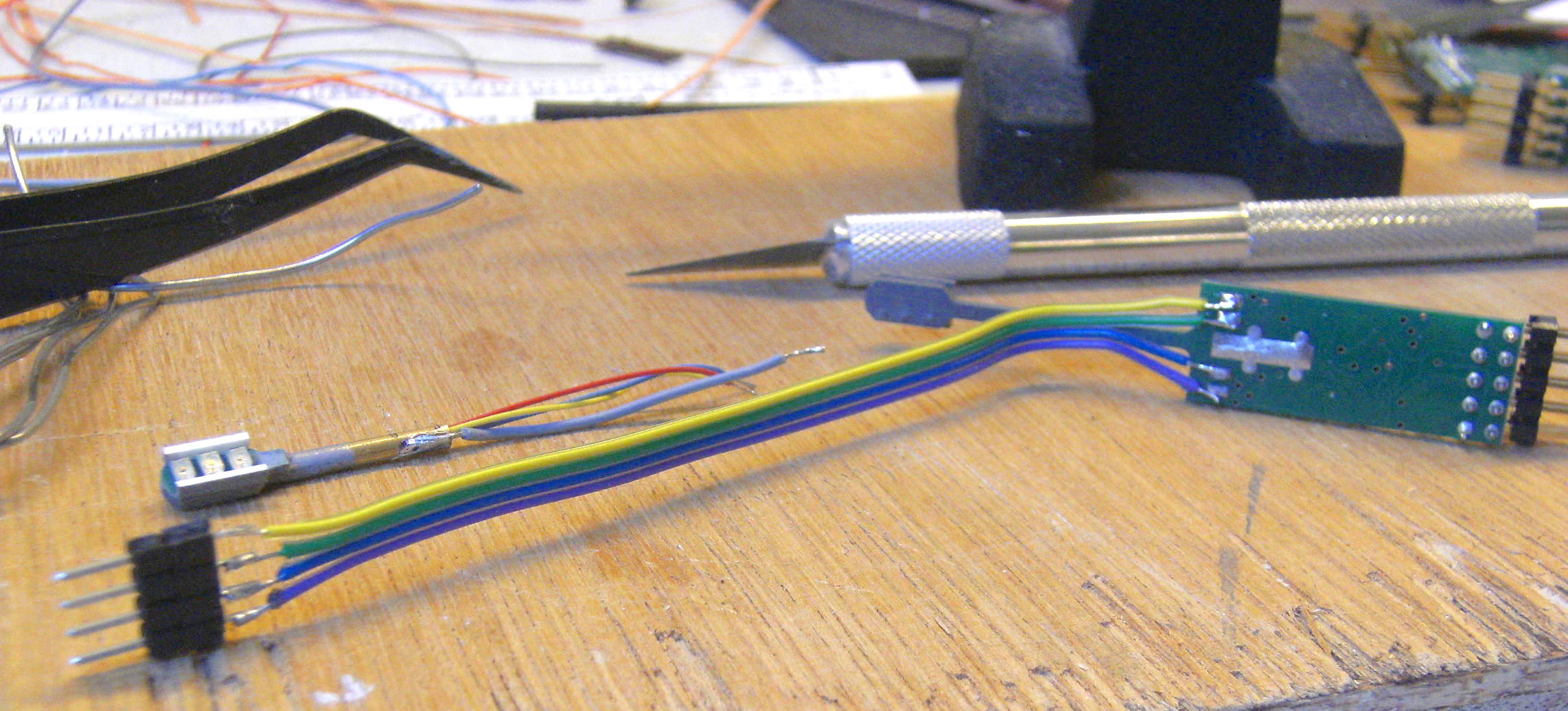

• Gebruik een 4-polig kabelstekkertje om de verbinding onder de baan aan te kunnen sluiten

De seinkap

• Typerend voor de Rio Grande seinen is de lange kap, de zgn. Darth Vader
• Maak hem van styreen
• Schilder de mast, de voorplaat en de kap matzwart

Meer

• Sluit het hoofdsein met de platte kabel aan op de Digitrax SE8C DCC Signal Decoder.
• Bedien de SMBK masten met JMRI volgens een prototype naar keuze.
• De complete SMBK-handleiding staat hier
