Bouw een DCC decoder in een Arnold N-loc

Door N-schaal DC-locs om te bouwen naar DCC, kun je ze op je DCC-layout laten rijden. In deze post laat ik zien hoe ik een TCS Z2 DCC-decoder ingebouwd heb in mijn N-schaal Arnold SW-1500 Calf. Deze methode kun je ook op andere modellen toepassen, diesel en stoom.

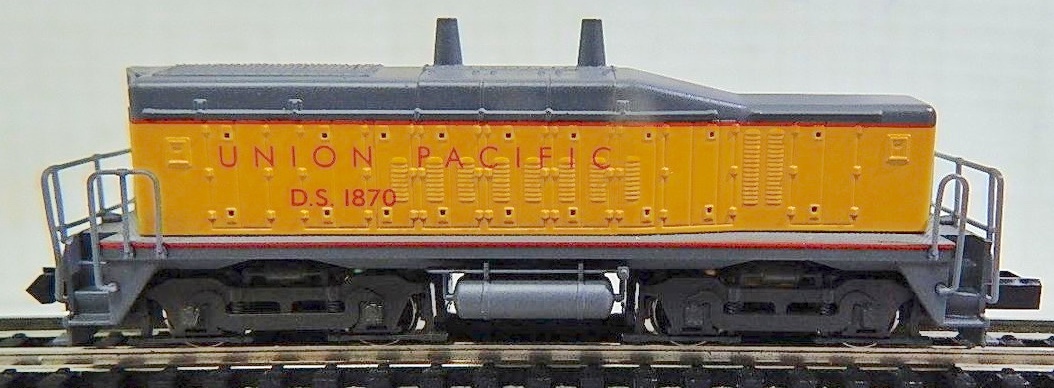

SW1500 klaar voor DCC
SW1500 klaar voor DCC

Benodigdheden

  • Een TCS Z2 2-functie DCC decoder in compact formaat
  • Kapton insuleertape
  • Dunne, flexibele draadjes, rood en zwart, elk 50mm/2” lang
  • Kleine 10W soldeerbout en harskernsoldeer

De loc openen

  • Verwijder de behuizing van het frame door de brandstoftank tegen elkaar te knijpen (let op, lipjes breken makkelijk af)
  • Verwijder de kap van het frame (looppad) door de voorkant naar binnen te drukken (okk hierbij: voorzichtig wiebelen voordat je trekt, want het lipje kan afbreken)
  • Verwijder de draaistellen, de stroomopname-print en de DC-motor met wormwielen van verenstaal

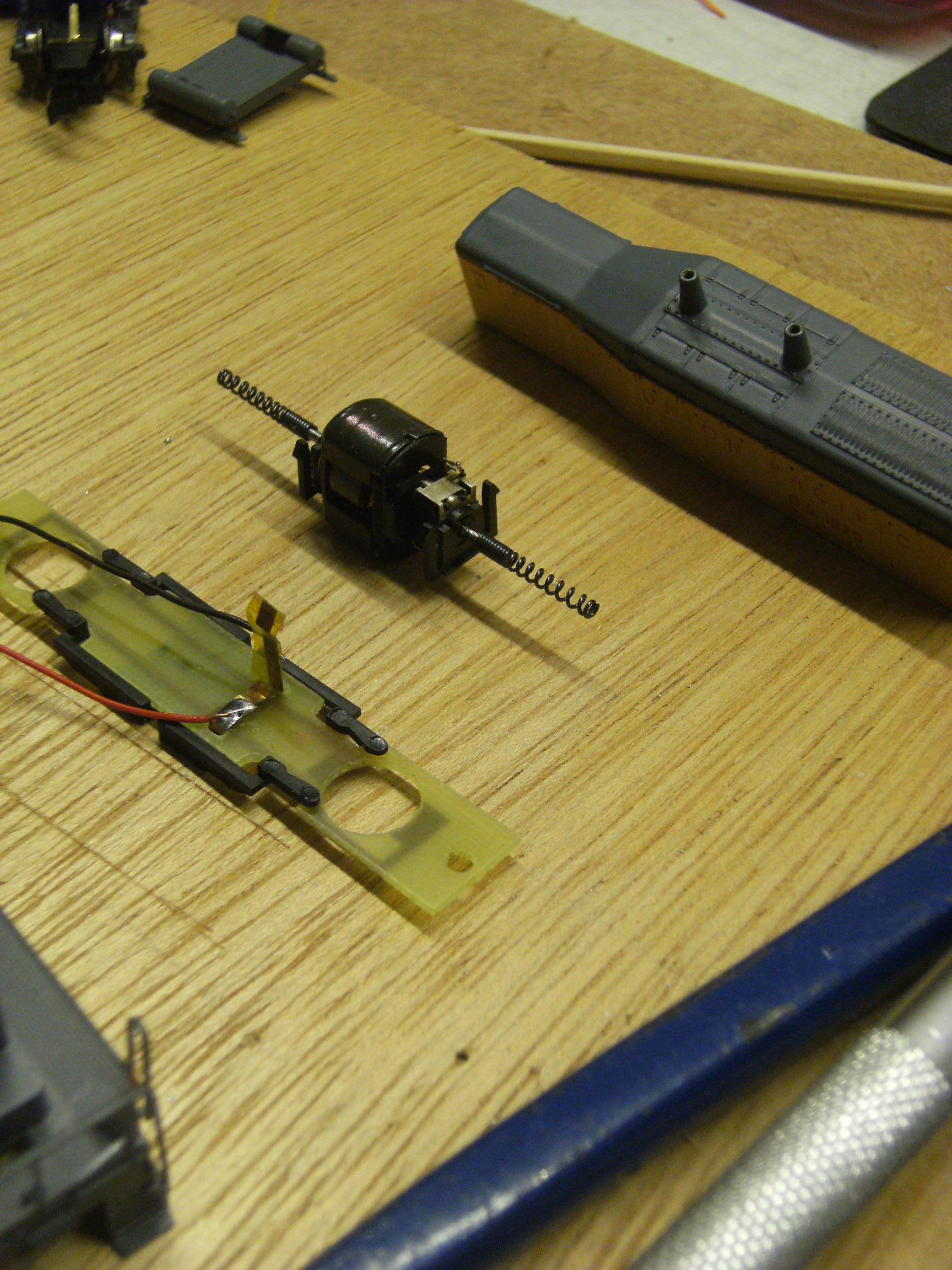

Motor verwijderd
Motor verwijderd

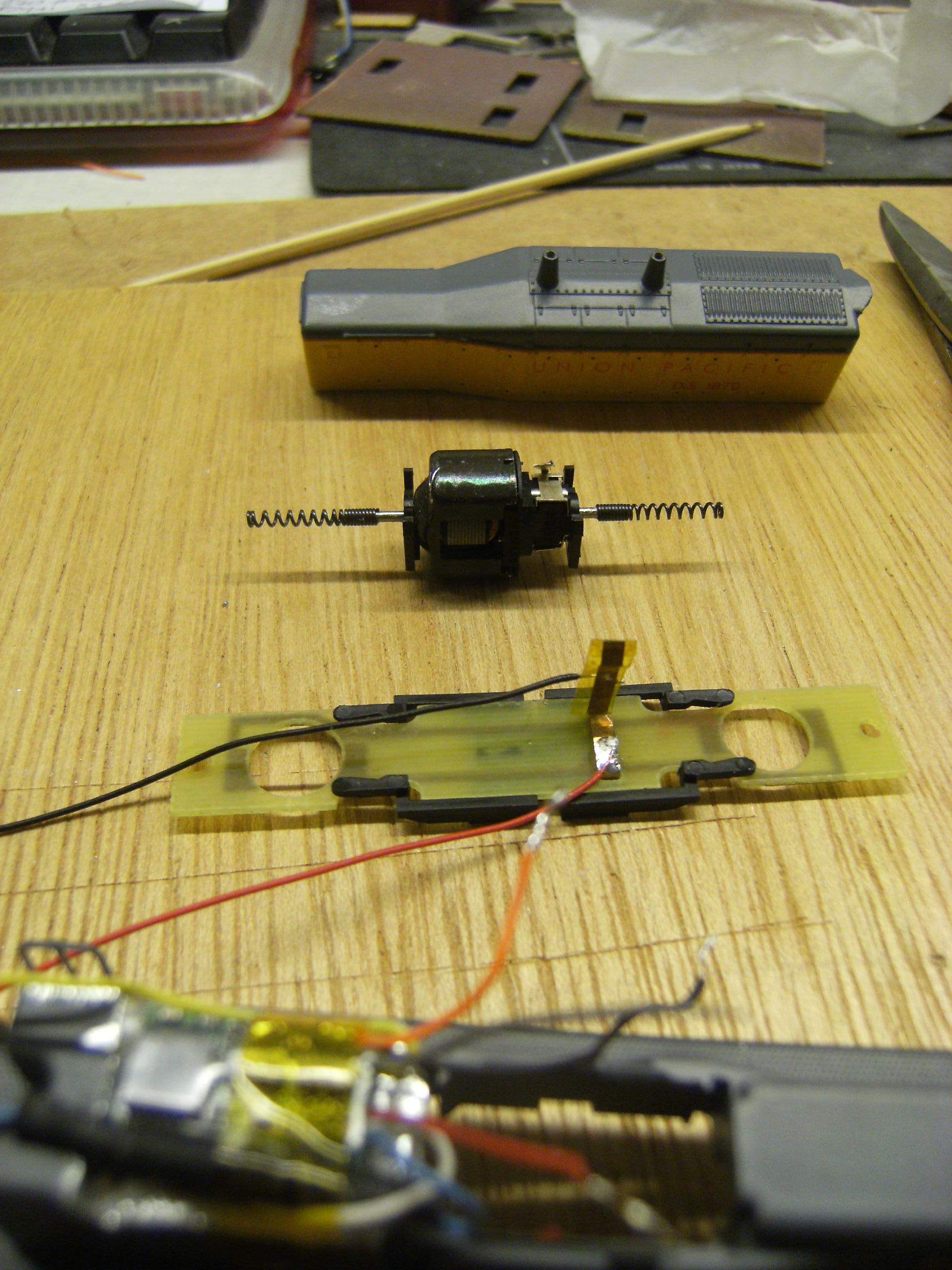

Draden gesoldeerd op de elektrische print
Draden gesoldeerd op de elektrische print

Ruimte maken voor de decoder

  • Markeer de bovenkant van het frame richting het hoge uiteinde van de motor, zoals op de foto.
  • Nadat de motor uit het frame is gehaald, gebruik je een ijzerzaag en vijl om het gemarkeerde deel van het gegoten metalen frame te verwijderen.

Bedrading aanpassen

  • Isoleer de binnenkant van de koperen clips op de printplaat met een stukje dunne Kapton-tape.
  • In plaats van dat de PCB-clips direct de DC-motor voeden, solderen we stukjes dun rode en zwarte draad aan de messing clips.
  • Plak de decoder vast op zijn nieuwe positie bovenop het frame.
  • Kort de grijze en oranje draden van de decoder en soldeer ze direct aan de koperen pads van de motor.

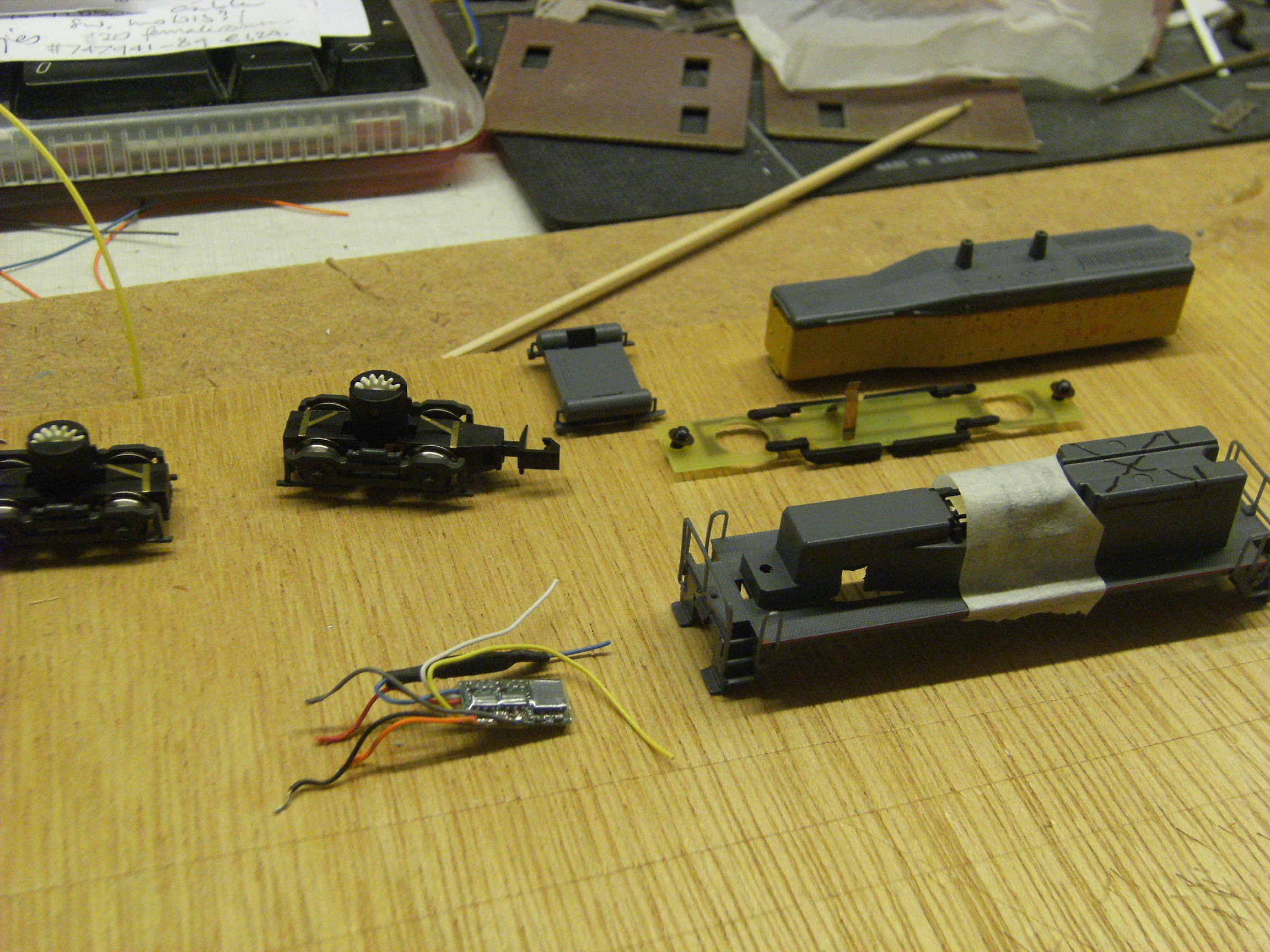

Kap en wielstellen verwijderd
Kap en wielstellen verwijderd
Decoder op z'n plek getaped, voer de draadjes omhoog door het frame
Decoder op z'n plek getaped, voer de draadjes omhoog door het frame

Afronden

  • Zet de draaistellen, motor en pickup-PCB weer in elkaar, terwijl de rode en zwarte draden langs de motor omhoog worden geleid
  • Korte de rode en zwarte draadjes in en soldeer ze aan die van de decoder, vouw ze naar voren naast de decoder.
  • Als voorste koplamp plaats je een LED in serie met een 500 Ohm, 1/4 W weerstand in de uitsparing, en soldeer je aan de blauwe (+) en witte (-) decoderdraden.
  • Controleer alle bedrading, controleer op kortsluitingen en polariteit.
  • Test de locomotief op een stuk DCC-gestuurd spoor. Controleer de rijsnelheid, motorgeluid, zet de koplamp aan/uit.

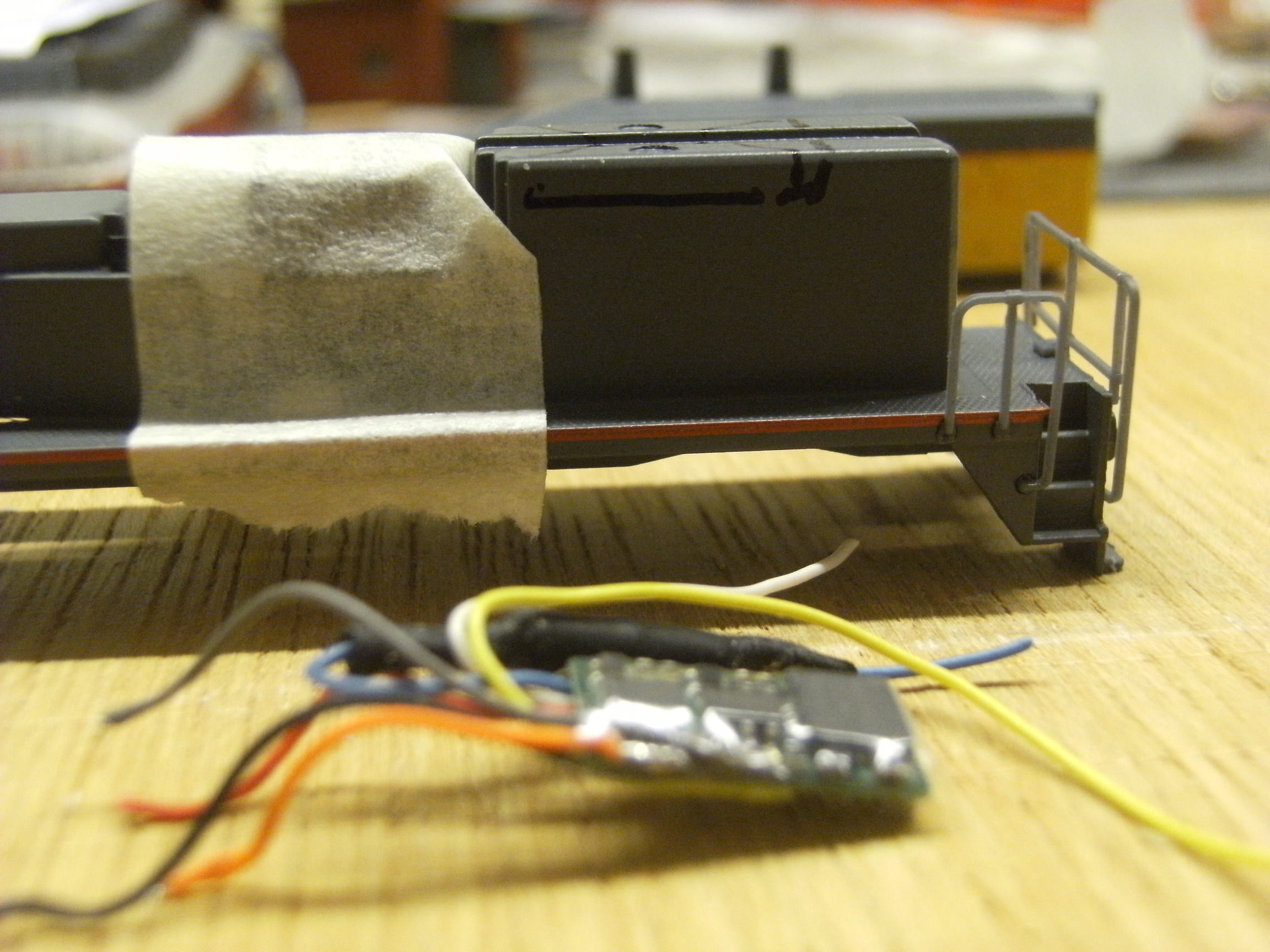

Frame met gemarkeerd wat weg moet
Frame met gemarkeerd wat weg moet

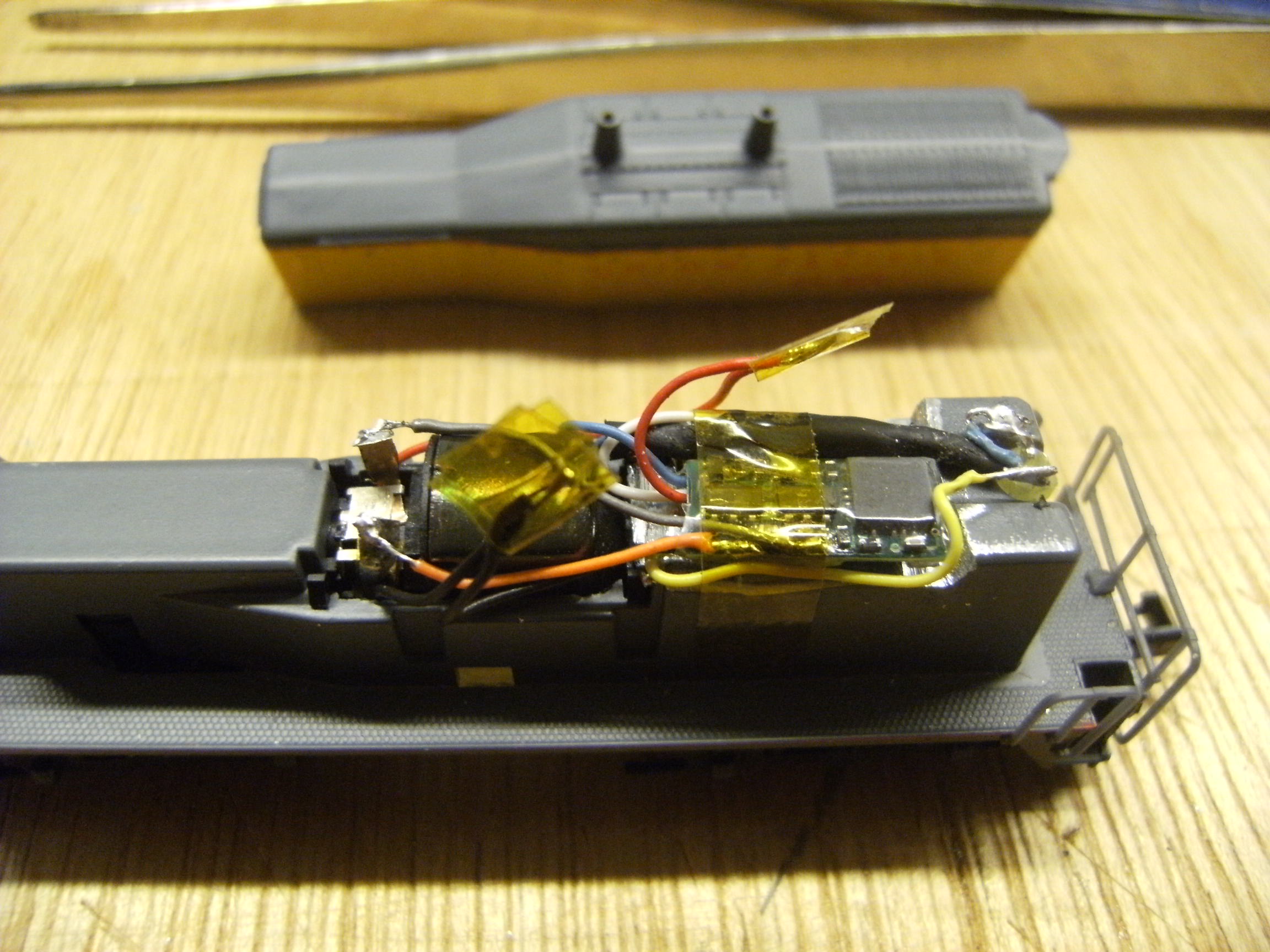

Decoder op z'n plek, soldeer koplamp en de rode/zwarte draden
Decoder op z'n plek, soldeer koplamp en de rode/zwarte draden

Meer

  • De complete TCS Z2-handleiding staat hier
  • TCS biedt een “GOOF-PROOF” Garantie, dus ga aan de slag en bouw ook jouw locs om naar DCC.
